产品详情
原理和结构

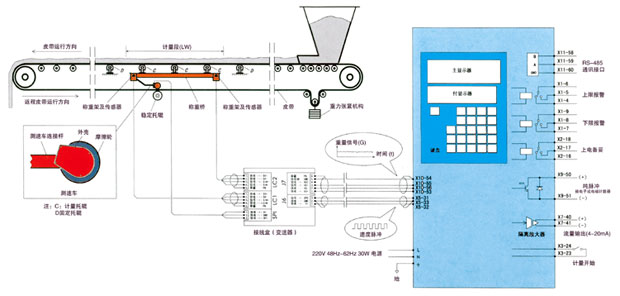

ICS-XX托辊式 电子皮带秤能够很方便的安装到皮带输送机上，对通过的物料进行连续不断的计量、累计和显示，并且把流量和累计的结果远传到需要的位置（距离3000米），远传的信号包括瞬时流量，累计量和流量上限，流量下限等。
ICS-XX托辊式电子皮带秤安装于输送皮带的下面，并托起计量段的皮带。荷重传感器将物料阻力变化，皮带槽型角度变化等非重力因素自动消除，只送出纯净的重力信号到称重积算仪。
在返程皮带上置有一个可以测出 电子皮带秤运行速度的测速机构，其内部的测速传感器连续测量单位时间内皮带运行的距离，并且发出相应的调频脉冲到称重积算仪。
上述两个被测量的物理量（重量和速度）被同时传到称重积算仪中， 电子皮带秤重量和速度两个物理量在称重积算仪中被立即（约0.0001秒）计算成为法定重量单位（公斤-kg，吨-t，磅-lb），并按用户的设定显示出瞬时流量和累计量。同时送出各远传信号。
|

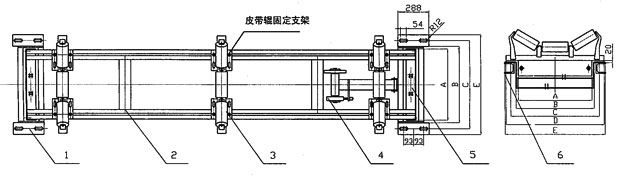

1：承重架2：称重桥3：托辊架及托辊4：测速机构及测速传感器5：荷重传感器6：皮带输送机并配有JL500B称重控制仪表 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
电子皮带秤主要性能指标： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
称重能力：6000T/H以下 |
流量上限：继电器触点输出 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
皮带宽度：500-2200mm |
流量下限：继电器触点输出 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
皮带速度：0.1-4m/s |
吨脉冲：可任意设定（NPN、CE结） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
电子皮带秤准确度：累计量的±0.25～±0.5% |
瞬时流量：kg/分（4-20mA） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
电源：～220v 50Hz |
组合式秤体、多辊或单辊结构、沉重机构 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
简略造型表：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
